Sains Ketahanan Dingin-Flex: TPU Balistik 1000D dan Integriti Jahitan dalam Senario Sub-Sifar

Menentukan beg kering tugas berat berdasarkan helaian spesifikasi suhu bilik standard ialah ralat perolehan biasa. Pada 25°C, kebanyakan filem poliuretana termoplastik (TPU) komersial mempamerkan kekuatan tegangan dan keanjalan yang sangat baik. Turunkan persekitaran operasi kepada -30°C dalam pencarian dan penyelamatan taktikal (SAR) atau penempatan marin laut terbuka, dan fizik bahan berubah sepenuhnya. Penghalang fleksibel menjadi liabiliti rapuh.

Untuk pengurus rantaian bekalan mereka kejuruteraan peralatan kritikal dalam kamipanduan beg kering tenggelam (Pelan Tiang), penggunaan sub-sifar yang masih hidup memerlukan pemahaman penghabluran suhu rendah. Apabila beg yang dimuatkan dijatuhkan ke atas tanah beku atau diikat dengan kuat di bawah lonjakan ombak, kegagalan itu jarang sekali ialah koyak kain bersih. Ia adalah patah ricih antara muka di sepanjang garis kimpalan frekuensi tinggi. Di situlah pembuatan standard luar gred gagal.

Titik Buta Peralihan Kaca: TPU Poliester lwn Polieter

Di tingkat kilang, kedai kontrak generik menganggap semua lapisan TPU sebagai sama rata. Mereka banyak menumpukan pada penafi fabrik, memilih tenunan balistik 1000D yang besar sambil mengabaikan sepenuhnya rumusan kimia matriks polimer yang dilaminasi pada tenunan tersebut.

Salutan TPU berasaskan poliester berfungsi dengan baik dalam ujian lelasan mekanikal standard. Walau bagaimanapun, suhu peralihan kaca mereka—titik di mana matriks polimer beralih daripada keadaan fleksibel, bergetah kepada struktur kaca tegar dan rapuh—sangat tinggi, selalunya berada di sekitar -15°C. Apabila terdedah kepada persekitaran alpine atau maritim sub-sifar, rantai molekul poliester kehilangan mobilitinya. Di bawah lenturan berulang, retakan mikro berkembang dalam lapisan salutan itu sendiri, yang membawa kepada penyingkiran mekanikal yang cepat daripada tekstil asas.

Operasi taktikal dan mencari dan menyelamat memerlukan formulasi TPU berasaskan Polieter khusus. Struktur kimia polieter mengekalkan mobiliti segmen molekul ke -40°C atau lebih rendah. Fleksibiliti suhu rendah ini tidak boleh dirundingkan untuk peralatan yang mesti menahan daya fizikal kejam yang diterangkan dalam analisis kami tentangbeg kering dek gred marin di bawah lonjakan ombak. Tanpa asas material ini, penghalang kalis air akan retak di sepanjang garis lentur jauh sebelum misi selesai.

Fizik Kepekatan Tekanan Peralihan Tepi

Antara muka jahitan beg kering yang dikimpal RF mengalami tekanan termodinamik yang besar semasa kitaran pembuatan. Semasa pemprosesan frekuensi tinggi 27.12 MHz, molekul kutub TPU teruja, mencairkan lapisan dari dalam ke luar untuk membentuk struktur molekul monolitik.

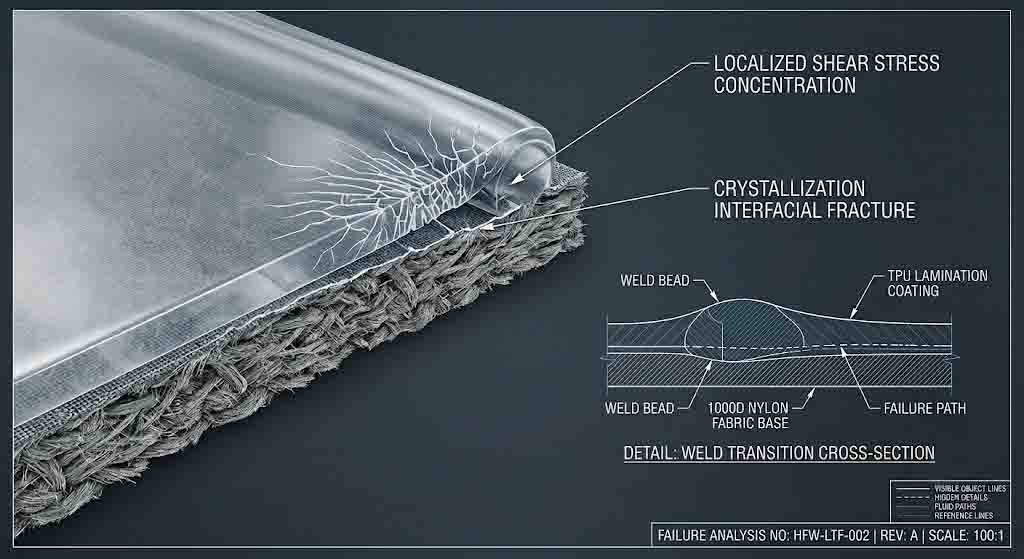

Zon bahaya ialah garis tepat di mana bahagian yang dikimpal bertemu dengan cangkang fleksibel yang tidak dikimpal—peralihan tepi. Jika taburan tekanan pneumatik merentasi acuan tembaga yang dimesin tersuai beralih walaupun sebahagian kecil daripada milimeter, ia mewujudkan langkah menipis mikroskopik ke bawah di sempadan ini. Dalam keadaan sub-sifar, apabila bahan mengalami nyahpecutan pantas atau beban impak, langkah mikro ini bertindak sebagai penumpu tekanan yang ganas. Matriks polimer rapuh tidak dapat menghilangkan tenaga melalui ubah bentuk anjal. Ia memotong serta-merta di garisan sempadan, mekanisme kegagalan kritikal yang kami terus hapuskan melalui pakar kamiprotokol pembuatan gear kalis air taktikal.

Menghapuskan Delaminasi melalui Penstabilan Terma Selepas Kimpalan

Melepaskan tekanan pneumatik daripada acuan kimpalan RF sebaik sahaja medan elektromagnet dimatikan adalah resipi kegagalan jahitan pendam. Apabila rantai polimer dicairkan di bawah frekuensi tinggi, ia memerlukan kitaran tinggal penyejukan khusus di bawah mampatan berterusan untuk menjajarkan dan melegakan tekanan dengan betul.

Pemotongan kitaran penyejukan ini sebanyak 0.5 saat meningkatkan daya pengeluaran kilang tetapi memerangkap tegasan ricih sisa yang besar di dalam zon kimpalan. Apabila jahitan itu mengalami kejutan sejuk yang melampau, tegasan dalaman bergabung dengan beban persekitaran luaran, mencetuskan keretakan spontan tanpa kesan luaran yang kelihatan. Barisan pengeluaran kenderaan dan beg taktikal kami melaksanakan penstabilan terma pasca kimpalan automatik. Perkakas loyang memegang lapisan bercantum di bawah mampatan tepat sehingga suhu jatuh di bawah ambang penghabluran semula polimer, memastikan ikatan molekul seragam yang mampu bertahan dalam had terima getaran kejam yang dituntut oleh aplikasi tugas berat sepertikejuruteraan bagasi rali motosikal tegar.

Mengesahkan Kebolehpercayaan Jahitan Suhu Rendah

Sebuah kilang yang tidak dapat membuktikan metrik kualitinya di bawah penyalahgunaan medan simulasi hanyalah meneka. Pemeriksaan visual tidak dapat mengenal pasti lompang mikro dalaman atau kerapuhan penghabluran polimer yang tersembunyi di dalam talian kimpalan balistik 1000D yang berat.

Kami mengesahkan binaan persekitaran melampau kami dengan mengekstrak kupon bahan daripada larian pengeluaran dan mendedahkannya kepada ujian flex dinamik suhu rendah kitaran di dalam ruang persekitaran khusus. Berikutan penyaman sejuk, sampel ini menjalani ujian T-peel dan letusan hidrostatik yang merosakkan yang dirujuk terhadap dalaman kami.1.0 Bar piawaian ujian tekanan hidrostatik. Kriteria lulus adalah binari: sifar retak mikro di bawah 10,000 kitaran flex berterusan pada -30°C, dan sifar migrasi cecair mutlak melalui antara muka jahitan di bawah tekanan puncak. Gelung pengesahan tanpa kompromi ini menyediakan pengarah perolehan global dengan keselamatan struktur kegagalan sifar yang boleh diaudit.

Soalan Lazim Kejuruteraan untuk Perolehan Sub-Zero
